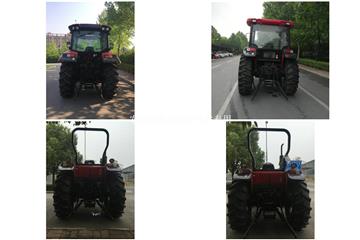

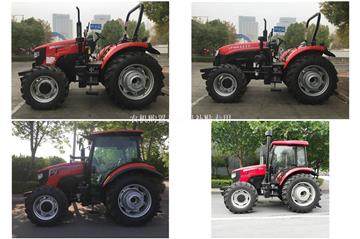

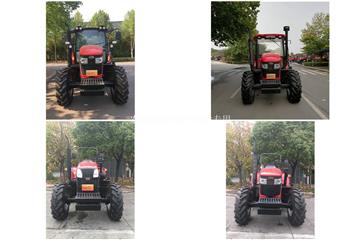

整机型号
|
/
|
LY1104-S
|
|
整机型式
|
/
|
四轮驱动
|
|
整机外廓尺寸(长×宽×高)
|
mm
|
4390×2135×3090
|
|
整机轴距
|
mm
|
2314
|
|
整机轮距(前轮/后轮)
|
mm
|
1670～1802/1645～2145
|
|
整机常用轮距(前轮/后轮)
|
mm
|
1670/1645
|
|
整机轮距(前轮/后轮)调整方式
|
/
|
有级调节/有级调节
|
|
整机最小离地间隙
|
mm
|
425
|
|
整机最小使用质量
|
kg
|
4147
|
|
整机标准配重(前/后)
|
kg
|
400/300
|
|
整机最大配重（前/后）
|
kg
|
400/300
|
|
整机挡位数(前进/倒退/爬行)
|
/
|
12F/12R/0
|
|
整机主变速档位数
|
/
|
4
|
|
整机副变速档位数/其他档位数
|
/
|
3×(1+1)/无
|
|
整机各挡理论速度前进
|
km/h
|
L1:2.28、L2:3.51、L3:4.48、L4:7.09、M1:5.08、M2:7.79、M3:9.94、M4:15.77、H1:12.03、H2:18.46、H3:23.56、H4:37.35
|
|
整机各挡理论速度倒退
|
km/h
|
L1:2.30、L2:3.54、L3:4.51、L4:7.15、M1:5.12、M2:7.86、M3:10.03、M4:15.90、H1:12.13、H2:18.62、H3:23.75、H4:37.66
|
|
整机发动机与离合器联接方式
|
/
|
直联
|
|
整机启动方式
|
/
|
电起动
|
|
翻倾防护装置型号
|
/
|
LF1104-3C-45-0001
|
|
翻倾防护装置型式
|
/
|
驾驶室
|
|
翻倾防护装置生产厂
|
/
|
第一拖拉机股份有限公司
|
|
发动机型式
|
/
|
直列、四冲程、增压、水冷
|
|
发动机型号
|
/
|
LR4M3LU22/0810E
|
|
发动机生产厂
|
/
|
一拖（洛阳）柴油机有限公司
|
|
发动机进气方式
|
/
|
增压中冷
|
|
发动机气缸数
|
缸
|
4
|
|
发动机缸径×行程
|
mm
|
110×125
|
|
发动机标定功率
|
kW
|
81
|
|
发动机型式核准额定净功率
|
kW
|
81
|
|
发动机标定转速
|
r/min
|
2200
|
|
环保信息公开编号
|
/
|
CN FC G3 00 0669 000275 000002（环保信息编码）
CN FC G3 00 0669 000275 000009（环保信息编码）
CN FC G3 00 0669 000275 000010（环保信息编码）
|
|
发动机空气滤清器型式
|
/
|
干式
|
|
发动机空气滤清器型号
|
/
|
4M3LP-T4-210400
|
|
发动机起动机型号
|
/
|
QDJ1408GJ、QDJ1408GM
|
|
发动机冷却系统型式
|
/
|
水冷
|
|
排气管消声腔外形尺寸（长×宽×厚或直径×长）
|
mm
|
Φ136×1150
|
|
排气管消声腔质量
|
kg
|
14
|
|
前照灯型号
|
/
|
LY1104-3-48-030/LY1104-3-48-031
|
|
前照灯生产厂
|
/
|
常州通泰车辆部件有限公司
|
|
后视镜型号
|
/
|
8/5143978-2
|
|
后视镜生产厂
|
/
|
一拖（洛阳）润滑油有限公司
|
|
驾驶员座椅型号
|
/
|
MSG283/520（配LF1104-3C-45-0001型驾驶室）
|
|
驾驶员座椅型式
|
/
|
弹簧阻尼式
|
|
驾驶员座椅生产厂
|
/
|
格拉默车辆内饰（天津）有限公司
|
|
前挡风玻璃/门窗玻璃型号
|
/
|
公称厚度5.0mm的汽车用前风窗钢化玻璃/公称厚度5.0mm、透射比≥70%的汽车用前风窗以外用钢化玻璃
|
|
前挡风玻璃/门窗玻璃生产厂
|
/
|
河南环宇玻璃科技股份有限公司
|
|
安全带型号
|
/
|
YZS/4ST
|
|
安全带生产厂
|
/
|
天津市益中汽车安全带厂
|
|
燃油箱型号
|
/
|
LF954-3C-50B-017
|
|
燃油箱容积
|
L
|
137
|
|
转向系型式
|
/
|
独立油路，全液压前轮转向
|
|
转向器型式
|
/
|
BZZ1-100型转向器
|
|
转向系液压转正常工作压力
|
MPa
|
12.5±0.5
|
|
转向系液压转液压软管标注的最大工作压力
|
MPa
|
35
|
|
转向系液压转液压软管的爆破压力
|
MPa
|
140
|
|
转向系液压转液压软管生产厂
|
/
|
洛阳思特迪液压管件有限公司
|
|
制动系行车制动系型式
|
/
|
油浴、盘式(多盘)、人力液压脚踏板操纵
|
|
制动系驻车制动系型式
|
/
|
手柄操纵、多摩擦面机械压紧油浴式
|
|
安全起动装置型式
|
/
|
分离离合器
|
|
传动系前驱动桥型式（旱地型、水田型）
|
/
|
水田型
|
|
传动系离合器型式
|
/
|
干式、单片、独立操纵、碟形弹簧压紧的双作用离合器
|
|
传动系动力输出轴离合器型式
|
/
|
干式、单片、独立操纵、碟形弹簧压紧的双作用离合器
|
|
传动系变速箱型式
|
/
|
组成式4×3×（1+1）
|
|
传动系主变速箱换档方式
|
/
|
啮合套换档
|
|
传动系副变速箱换档方式
|
/
|
啮合套换档
|
|
传动系中央传动型式（前/后）
|
/
|
螺旋圆锥齿轮副/螺旋锥齿轮副
|
|
传动系差速器型式（前/后）
|
/
|
闭式，两个行星直齿锥齿轮/开式，四个行星直齿锥齿轮
|
|
传动系差速锁型式（前/后）
|
/
|
无/锁销式
|
|
传动系最终传动方式（前/后）
|
/
|
单级行星齿轮式/单级行星齿轮式
|
|
行走系机架型式
|
/
|
无架式
|
|
行走系轮胎型号（前轮/后轮）
|
/
|
13.6-24/16.9-34
|
|
工作装置液压悬挂系统型式
|
/
|
开心、半分置式
|
|
工作装置悬挂装置型式
|
/
|
后置三点悬挂
|
|
工作装置悬挂装置类别
|
/
|
Ⅱ类
|
|
工作装置调节方式
|
/
|
力控制、位控制，力位综合控制
|
|
工作装置液压油泵型式
|
/
|
齿轮泵（左旋）
|
|
工作装置液压油泵型号
|
/
|
CBN-G322
|
|
工作装置液压输出装置
|
/
|
滑阀式1片，单、双作用多路阀
|
|
工作装置动力输出轴型式
|
/
|
后置，独立式
|
|
工作装置动力输出轴花键数目
|
齿
|
21齿渐开线花键
|
|
工作装置动力输出轴花键外径
|
mm
|
Φ35
|
|
工作装置动力输出轴传动比
|
/
|
540/1000
|
|
工作装置动力输出轴转速
|
r/min
|
3.357/1.904
|
|
传动系变速箱型式（选装件）
|
/
|
组成式4×（3+1）档
|
|
传动系档位数（前进/倒退/爬行）（选装件）
|
/
|
12F/4R/0
|
|
传动系主变速/副变速/其他（选装件）
|
/
|
4/（3+1）/无
|
|
传动系副变速箱换档方式（选装件）
|
/
|
啮合套换档
|
|
传动系整机各挡理论速度前进（选装件）
|
km/h
|
L1:2.19、L2:3.36、L3:4.28、L4:6.80、M1:5.20、M2:7.98、M3:10.18、M4:16.14、H1:12.03、H2:18.46、H3:23.56、H4:37.35
|
|
传动系整机各挡理论速度倒退（选装件）
|
km/h
|
R1:5.69、R2:8.74、R3:11.15、R4:17.67
|
|
翻倾防护装置型号（选装件）
|
/
|
LY1104-3-46-002
|
|
翻倾防护装置型式（选装件）
|
/
|
安全框架
|
|
翻倾防护装置生产厂（选装件）
|
/
|
第一拖拉机股份有限公司
|
|
整机最小使用质量（选装安全框架）
|
kg
|
3887
|
|
工作装置液压悬挂系统型式（选装件）
|
/
|
开心、分置式
|
|
工作装置调节方式（选装件）
|
/
|
位控制、浮动控制
|
|
工作装置液压输出装置（选装件）
|
/
|
滑阀式2片 单、双作用多路阀
|
|
前照灯型号（选装件）
|
/
|
700.48.030-1/700.48.031-1
|
|
前照灯生产厂（选装件）
|
/
|
江苏秦龙车灯有限公司
|
|
驾驶员座椅型号（选装件）
|
/
|
SN6-0000-E
|
|
驾驶员座椅型式（选装件）
|
/
|
悬挂式
|
|
驾驶员座椅生产厂（选装件）
|
/
|
洛阳雅程科贸有限公司
|
|
安全带型号（选装件）
|
/
|
AT03-3B
|
|
安全带生产厂（选装件）
|
/
|
泰兴市宏大汽车配件制造厂
|
